背景分析

隨著校園信息化水平的提高，學校師生對隨時隨地接入網絡進行教學和科研的需求越來越強烈，希望校園內每個有著入網需求的角落都有網可接，形成真正意義上的校園網。因此宇訊智能公司為學校信息建設提供了一整套有線無線一體化網絡解決方案。

需求分析

1、有線無線一體化網絡覆蓋，滿足老師和學生隨時隨地上網的需求

2、有線、無線網絡高速穩定，避免業務中斷

3、出差人員能訪問學校數據庫，實現遠程辦公

4、網絡接入權限管理，保護信息安全

5、網絡管理簡單，設備維護成本低

方案設計

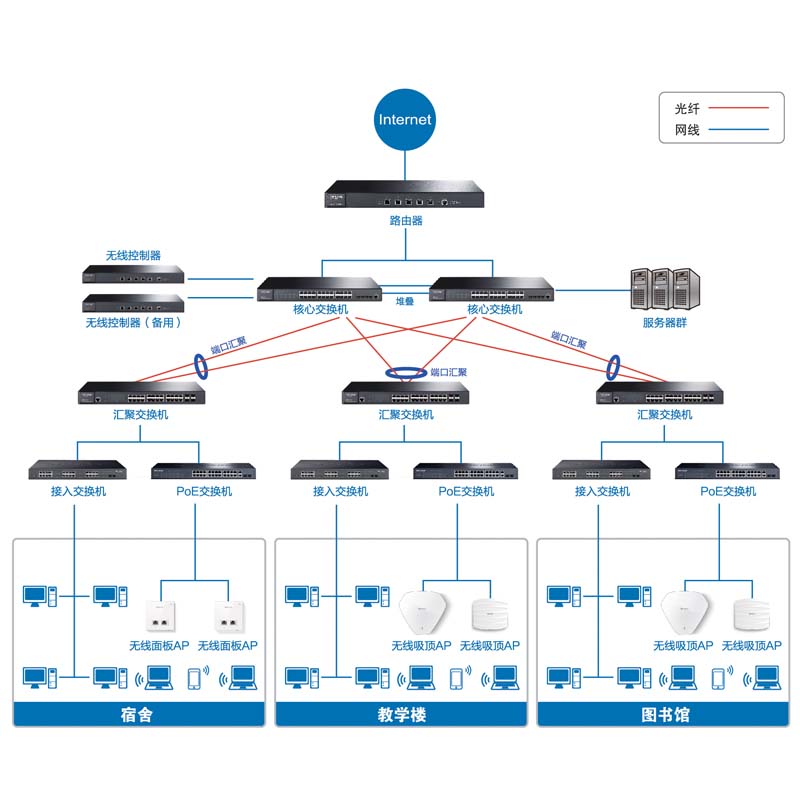

網絡拓?fù)?/h2>

方案特點

室內室外無線全覆蓋

TP-LINK提供無線吸頂式、面板式、桌面式、室外等各種AP，可實現教學區、生活區、圖書館等所有區域的無線全覆蓋。

統一配置，集中管理，支持AC備份、AP離線自管理功能

TP-LINK AC(無線控制器)，能自動發現所有的TP-LINK AP，并對AP進行統一配置和管理。AC與AP既支持二層組網，也支持AP在內網、AC在外網的跨NAT三層組網模式。

支持AP離線自管理、AC雙鏈路備份功能。

全千兆有線網絡，冗余備份，高速穩定

設備支持全千兆線速轉發，核心交換機更是提供萬兆轉發。

核心層、匯聚層交換機支持生成樹功能，輕松實現線路冗余備份。

VPN互聯，實現服務器共享和遠程辦公

路由器支持IPSec/PPTP/L2TP VPN，出差人員可隨時訪問校園服務器，便于查閱文獻，遠程辦公。

三層路由、VLAN、DHCP中繼等豐富網管功能，清晰劃分部門權限

支持三層靜態路由，支持DHCP Sever，VLAN、L2-L4的ACL等功能。

支持DHCP中繼，使不同網段的DHCP客戶端能共享一個DHCP服務器，減少服務器數量。

支持四元綁定、IEEE802.1X認證等多種網絡防護措施，保護網絡和服務器安全

支持IP-MAC-端口-VLAN四元綁定，支持IEEE802.1X認證，有效防止ARP攻擊以及非法設備接入。

支持IP源防護、MAC地址泛洪攻擊防護、抑制木馬、蠕蟲等病毒。

無線網絡支持多種認證方式、SSID與Tag VLAN映射，嚴格管控接入權限

支持SSID與VLAN綁定。

支持MAC認證、Web認證、微信認證等多種用戶接入認證方式。

支持無線客戶端間隔離。
