背景分析

如今，現代化的生活社區里林立著一些連鎖零售店，這些連鎖零售店面積不大，卻提供著各種便利的服務，且數量越來越多，分布區域越來越廣。在連鎖零售店內安裝無線，不僅可以為顧客提供一個更為舒適的購物環境，也能在一定程度上有利于店鋪的營銷和推廣活動。

需求分析

1、零售店面積一般不大，無線滿足店面內全覆蓋即可

2、零售店一般在總部的組織下，采取共同的經營方針和營銷行動，對無線的要求也一樣，如采用統一的SSID和portal認證

3、AP外形應美觀大方，滿足消防及布線需求

4、AP支持由總部統一管理、配置，并實時監控各AP工作狀態，運維簡便

方案設計

網絡拓撲

網絡拓撲

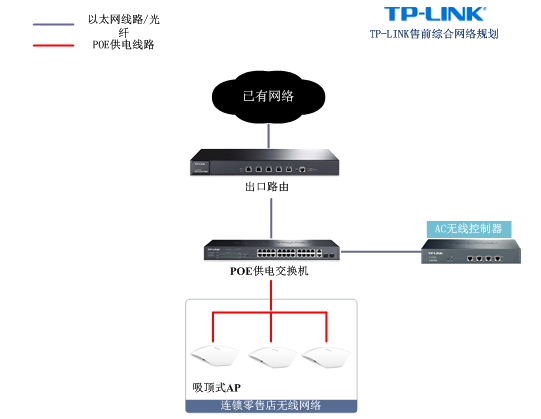

連鎖零售店(分支機構)網絡拓撲如下，如果網絡中DHCP服務器可以設置option 60和option 138字段，可以不使用AC。

零售店網絡結構

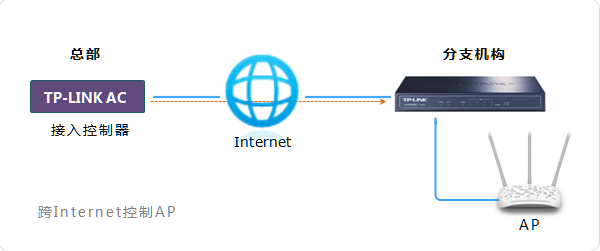

總部網絡拓如下，各零售店AP由總部AC統一管控：

總部網絡結構

具體設置方法請參考文檔：《AC跨Internet控制局域網AP》

安裝部署

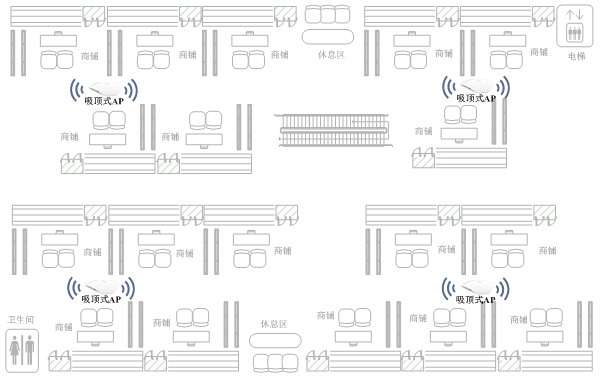

連鎖零售店面積不大，阻擋較少，一般少量AP即可達到良好的覆蓋效果，可根據規模酌情確定使用數量，布點點位均勻分布，如下圖所示：

零售店AP部署

方案特點

高可用性

AP采用專業天線，發射功率線性可調，可根據實際環境，合理調整AP發射功率，滿足不同區域的覆蓋需求。

高拓展性

支持MAC認證、Portal認證等多種用戶接入認證方式，可結合外置portal服務器和認證服務器實現短信認證，微信認證等多種認證方式。

便于部署

AP為精美的海浪式外形，美觀大方，支持802.3af/at標準PoE網線供電，既可吸頂式安裝，又可壁掛式安裝，因地制宜，使用靈活。

易管理性

FTT AP統一由無線控制器AC管理，自動發現并統一管理AP，可實時查看AP運行狀態，方便網絡管理和維護。
